您現在的位置：主頁 > 代理產品 > 德國施邁賽工業開關 > 限位開關 Z4V7H335-11Z

限位開關 Z4V7H335-11Z

訂貨須知

產品型號	Z4V7H 335-11Z - 訂貨后綴
產品代碼	101161691
EAN 編號	4030661196541
eCl@ss	27-27-26-01

認證

認證	USA/CAN CCC

分級

標準	EN ISO 13849-1
B10d常閉觸點（NC）	20.000.000
目標時間	20 年
注意

通用屬性

產品名稱	Z 335 Rollenschwenkhebel 7H
標準	EN 60947-5-1, BG-GS-ET-15
符合指令 (Y/N)	有
滿足安全功能（是/不)	無
原料
- 外殼的原材料	鋁
- 桿的材質	金屬薄膜
- 滾輪材質	塑料
- 觸點材料	銀
外殼噴涂	涂色
外殼結構類型	標準施工設計
重量	270 g

機械參數

電路連接說明	螺絲連接
電纜截面
- 最小電纜截面	0,75 mm²
- 最大電纜截面	2.5 mm²
機械壽命	30.000.000 操作次數
開關頻率	max. 5000 /h
注意	所有的電纜截面表示包括了導線和線耳
操作元件構造	滾輪搖臂
操動扭矩	min. 26 Ncm
回彈時間	依照操動速度
切換時間	< 2 ms
和開關軸成#02#角時的操動速度
- 最小操動速度
- 最大操動速度	2.5 m/s

周圍條件

周圍溫度
- 最低環境溫度	−30 °C
- 最高環境溫度	+80 °C
防護等級	IP67

電氣參數

轉換元件說明	常開觸點（NO）, 打開(NC)
轉換原理	速動開關元件
輔助觸點數量	1 件
安全接觸點的數量	1 件
額定沖擊耐壓 Uimp	6 kV
額定絕緣電壓 Ui	500 V
熱測試電流 Ithe	10 A
應用類別	AC-15: 230 V / 4 A, DC-13: 24 V / 4 A
必需有額定短路電流保護	1000 A
最大保險容量	6 A D型玻璃保險

ATEX

燃?xì)夥辣悇e	無
粉塵防爆類別	無

尺寸

傳感器尺寸
- 傳感器寬度	40.5 mm
- 傳感器高度	183 mm
- 傳感器長度	57.25 mm

圖表

注意圖肯定斷開NC觸點動作未動作常開觸點常閉觸點

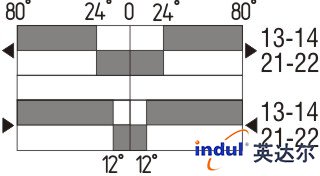

開關行程圖

注意開關行程圖觸點閉合觸點打開設置范圍斷點肯定打開順序/角度 VS NO 觸點調節范圍 VÖ NC觸點可調節范圍 N 行程后

訂貨后綴

實際訂貨后綴加在安全開關部件后面。訂貨舉例: Z4V7H 335-11Z-1637
...-1637	0,3 µm 鍍金觸點

...-NPT	電纜進口 NPT 1/2“

...-ST	M12聯結器A編碼額定沖擊耐壓 Uimp: 0,8 kV 額定絕緣電壓 Ui: 50 V 額定工作電壓 Ue: 50 V 工作電流 Ie: 4 A 警告！根據EN 60204-1要求，帶插座的型號只能用在PELV電路中。

...-2310	M12聯結器B編碼額定沖擊耐壓 Uimp: 0,8 kV 額定絕緣電壓 Ui: 50 V 額定工作電壓 Ue: 50 V 工作電流 Ie: 4 A 警告！根據EN 60204-1要求，帶插座的型號只能用在PELV電路中。
